1功能介紹
高電壓設備絕緣在線監測技術的應用，是實現狀態檢修的有效手段之一。在線監測是在運行電壓下對設備的絕緣狀態進行監測，真實反應設備絕緣水平。特別是近年來隨著傳感器、計算機、通訊技術、現代人工智能技術和信息處理技術的發展與運用，絕緣在線監測技術得到迅速發展。在自動連續監測狀態下，依據大量的數據和曲線分析設備絕緣狀態的變化趨勢，從變化趨勢中尋找危險征兆，從多項監測結果來綜合判斷運行設備狀況，其分析結果和數據可直接傳輸至上級主管部門，真正做到設備“該修則修，修必修好”，避免不必要的人力，物力浪費。在線監測技術的應用有利于從“定期維修”制(計劃維修)過渡到“狀態維修”制(預知維修)。
容性設備絕緣在線監測系統，采用高新技術，配合獨到、新穎的監測方法，以及優質、高可靠、高準確度的傳感技術,具有以下優點：
(1) 采用自行研制的“無感式”傳感器。傳感器采用高導磁超微晶材料，配合準確的變換電路，精心設計成“無感式”。在大范圍內的電流變化和溫度變化情況下，能確保變換的準確度。
(2)“以軟代硬”的設計思想，將改進的快速付氏變換移植到單元測試儀上完成“FFT”計算，大大改進了單元測試儀的硬件電路，并使之測量具備準確、可靠、簡單、便利的特征。
(3) 采用“分層分布式”結構、全數字化傳輸，避免了采用模擬量傳輸引起的干擾。因而具有更高的可靠性和抗干擾性能。
(4) 通過相互比較和趨勢分析的智能化綜合分析系統，給出高壓電容型設備的絕緣狀態，判斷其安全運行的可靠性。以完善的遠傳方案為各級管理人員提供監測結果，為設備的科學檢修提供依據。
隨著傳感器技術、計算機技術、通訊技術的發展和運用，結合現代人工智能技術和信息處理技術，絕緣在線監測技術得到迅速發展及應用。PNRX800絕緣在線監測系統在獲得大量的數據基礎上，分析設備的絕緣狀態變化趨勢，從中尋找危險征兆，并依據多項監測結果來綜合判斷運行設備的絕緣水平，是變電站實施狀態檢修重要的技術基礎。
2 功能特點
※ “軟、硬結合”自動補償激磁電流的單匝穿芯式電流傳感器，在大范圍內的電流變化和溫度變化情況下，能確保變換的準確度
※ 分層分布式結構，避免了采用模擬量傳輸引起的干擾
※ 全場同時取樣技術，有效克服巡檢時，PT信號發生了變化引起的誤差
※ 現地計算，數字化傳輸，抗干擾能力強
※ 相互比較和趨勢判斷的智能分析系統
※ 模塊化設計，測量模塊和分析模塊均可互換，安裝、維護簡單
※ 和主設備無電的聯系，保證系統安全
※ 可靠高速的數字通訊，實時監控系統運行狀態
※ 智能數據分析功能，對被監測設備的歷史數據進行統計，并繪出其特性曲線
※ 實時報警功能，在對所監測的設備經過分析判斷后，自動給出警示信號
※ 數據遠傳功能，可以選用多種遠傳方式，配合強大的客戶端軟件，使不同地方的管理者都能根據自己的權限調用監測數據和結果
※ 外殼采用防磁316L不銹鋼設計，有效克服現場電磁干擾
3 技術參數
主要監測參數 | ||||
設備名稱和項目 | 監測參數 | 測量范圍 | 測量精度 | |
容性設備 | 電流 | 50uA～1A | ±1%+0.1mA | |
介質損耗 | 0.001～0.3 | ±0.1% | ||
等值電容 | 30pF～0.3uF | ±1% | ||
母線電壓 | 電壓 | 35KV～550KV | ±0.5% | |
頻率 | 45～55Hz | ±0.1Hz | ||
環境溫濕度 | 濕度 | 0～100%RH | ±5% | |
溫度 | -30℃～+125℃ | ±0.5℃ | ||
其它參數 | ||||

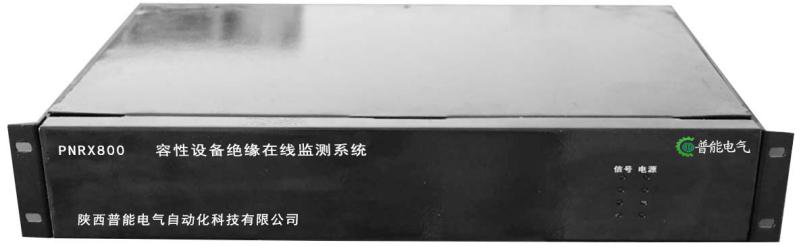

設備外殼 | 316L防磁不銹鋼或1U19英寸機箱 | |||
測量方式 | 實時同步測量技術 ，支持有線RS485和無線433MHz通信 | |||
上位軟件 | B/S和C/S相結合 | |||
通信方式 | RS485或CAN或光纖或無線433MHz | |||
智能通信組件(可選) | 支持電力104規約或IEC61850規約 | |||
4 系統組成介紹
容性設備絕緣在線監測系統由后臺在線監測系統和現場監測系統兩部分組成。

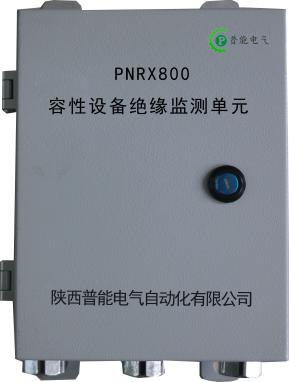

現場監測系統：主要由現場監測單元、電流傳感器等組成。
PNJY-C型 電氣設備絕緣在線監測裝置
