一、概述
GIS局部放電在線監測系統可監測GIS在運行過程中局部放電情況，及時對GIS絕緣異常狀態和放電性故障做出預警，掌握局部放電的發展趨勢，為GIS正常運行提供必要的指導數據，提高GIS運行的可靠性、安全性和有效性。

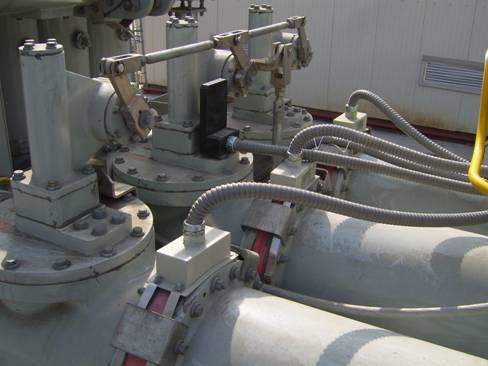

該系統采用超聲波、超高頻原理，對運行狀態下的GIS進行故障診斷和局部放電監測。安裝簡便、測量快速，抗干擾能力強，便于現場使用。系統能夠?qū)?/span>GIS存在的內部缺陷（包括自由顆粒、導體上的毛刺、懸浮屏蔽、盆式絕緣子上的顆粒及內部缺陷）進行診斷。
也可用脈沖電流法監測，脈沖電流法是在接地線上卡裝高頻電流傳感器，能夠有效監測震動微粒以外的各種放電故障。
網絡構架圖
二、主要功能特點
1、監測運行中的GIS絕緣情況，記錄數據及趨勢圖顯示，可以提前發現設備安全隱患，避免重大事故發生。
2、局放監測主機采用全密封屏蔽設計，抗干擾能力強，系統具有可靠的電磁兼容性，同時采用數字濾波等先進信號處理技術，可以有效的消除現場干擾，在強干擾環境下也能實現局部放電測量。
3、高靈敏度智能傳感器
傳感器將信號采集、分析、處理、發射等模塊集成到內部，有效避免了因遠距離線路傳輸帶來的信號衰減、失真、噪聲干擾等現象，搭配內置的高速智能信號處理模塊，能夠智能對采集到的信號進行分析處理，監測靈敏度更高，監測數據更加準確。
4、擴展功能強大
系統具備強大的擴展功能，可任意擴展監測節點，擴展時無需復雜的電源、通訊線路，方便用戶隨時增加、減少監測節點。
5、各監測節點相互獨立
各個傳感器之間沒有線路關系，每臺傳感器相互獨立，不受其他傳感器影響，一臺傳感器檢測到信號不會影響其他傳感器，單臺故障不影響整套系統的運行。
6、可以連續記錄波形，能夠隨時保存數據、保存圖形，以便用戶在有需要時隨時調用、分析。
7、提供多種報警方式，當局放超標時，監測主機及時通過網絡主動向上一級管理設備發出報警信號；同時后臺監控計算機通過手機網向指定的手機發送報警信息。
8、儀器軟件可以顯示放電的波形圖、時域圖、頻譜圖、趨勢圖、NTΦ、QTΦ三維圖，能夠清楚的顯示出放電量值，脈沖個數以及其與相位的相關性、每周期脈沖個數、短期嚴重程度等，并能夠反應出局部放電的發展情況。
三、主要技術指標
1使用環境
海拔高度：≤3000m
環境溫度：-20℃～60℃
相對濕度：≤95%（無凝露）
2技術參數
超聲波傳感器（150kHz）
頻率范圍：40kHz-300kHz
檢測靈敏度：-65dB
精度：1dB

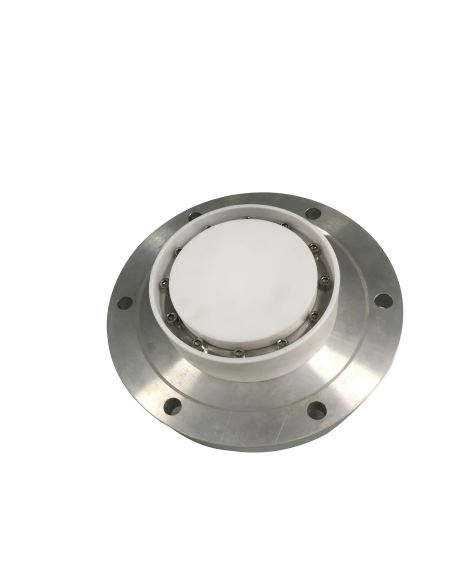

超高頻傳感器
檢測頻帶：300MHz-1.5GHz
檢測靈敏度：1pC或者1dB
高頻電流傳感器
頻率范圍：10kHz-30MHz
開口內徑：50mm(可根據用戶需求定制)
靈敏度：5pC
