一、系統概述

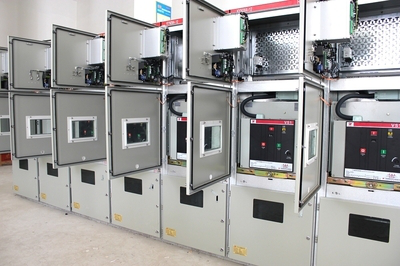

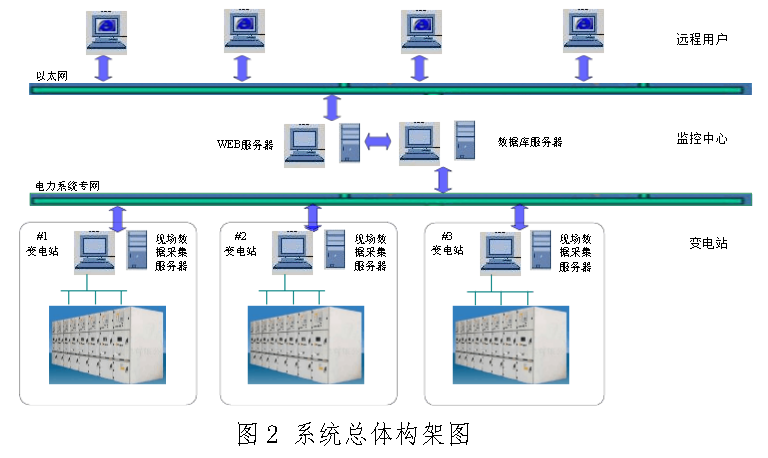

該系統是一套用于探測、分析并連續監測高壓開關柜中局部放電信號的在線監測裝置。如下圖所示，系統中主機用于處理從UHF傳感器獲取的信號并將其數字化，而采用上位機進行局放信號的篩選、分析并完成局放脈沖數值記錄、監測局放量發展?fàn)顩r等功能。
二、系統組成
1 | 后臺系統 | 操作系統 Windows XP/2000 后臺監控顯示軟件及電腦 |
2 | 傳 感 器 | UHF傳感器 噪音傳感器 |
3 | 本 地 主 機 | 局放信號采集及局放信號高速數字轉換 傳感器信號放大 與后臺通信上傳數據 |
該裝置所采用的傳感器為特高頻(UHF)傳感器，隨時檢測伴隨局部放電產生的電磁波輻射脈沖信號。而由于UHF特高頻傳感器單獨安裝于金屬開關柜內，故僅對本開關柜內的電氣局放故障作出相應，而不會受相鄰開關柜內信號及變電站現場其他相關信號的干擾，有效實現了對各個開關柜內實際局放情況的連續監測。系統中的本地主機包括 CPU、ADC插板、信號處理插板、主板、電源及機箱等部件。主要功能有：信號放大、信號處理（如：數字濾波、波形測量、脈沖記數、波形數據以及數據傳輸?shù)龋?/p>
三、功能特點
1、局放脈沖信號檢測、報警、計數
2、局放相位脈沖及幅值顯示
3、各相位脈沖數分布分析
4、自動噪聲水平檢測
5、局放監測數據通過RS-485總線上傳到監控后臺
四、技術參數
科目 | 性能指標 |
檢測帶寬 | 10MHz-100MHz |
靈敏度 | 5pC |
檢測通道 | 4通道 |
天線原理 | 特高頻UHF天線 |
匹配阻抗 | 50歐姆 |
連接電纜 | 同軸電纜 |
使用壽命 | 》30年 |
通信方式 | RS-485總線 |
安裝位置 | 母線室 |
